中海德自动码垛系统：机器人码垛整齐 在线复检剔除

袋装、箱装成品从包装机下来后，码垛是高度依赖人力的一段：重袋搬运强度大，垛型容易歪斜，重量不合格品混进垛中出货才发现。自动码垛系统把称重复检、不合格品剔除、机器人抓取与垛型整形串成后段链路，并与前端配料包装线联动。系统以工业机器人核心组件、在线重量检测与安全联锁为支撑，帮助稳定垛型、提升仓储利用率。

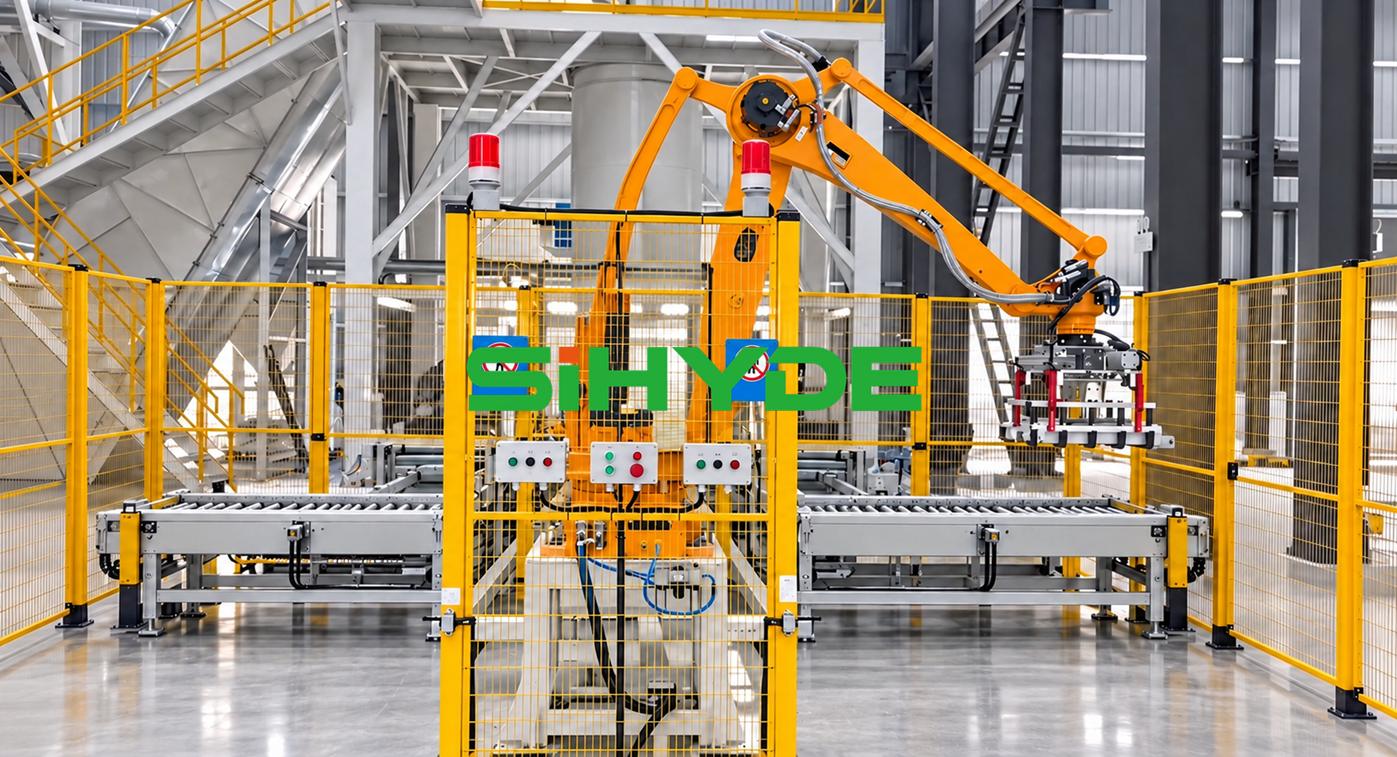

机器人码垛执行机构

• 核心组件：采用工业机器人核心组件，运行稳定可靠，码垛整齐规范，垛位重复精度保持在可控范围。

• 包装兼容：袋装与箱装共线处理，编织袋、纸袋、纸箱都能进入同一码垛节拍，不必为每种包型单独建线。

• 规格切换：多规格包装尺寸可快速切换，抓手与垛型参数随包型同步调整，换品种时不必重新示教整套轨迹。

在线称重复检与剔除

• 称重检测：配备高精度称重检测模块，成品在进入垛位之前完成一次重量复核。

• 不合格剔除：重量检测与不合格品剔除装置联动，超差包装被移出主线，不进入垛型。

• 结果留痕：复检结果随批次记录，后段品质筛查与前端配料数据可以对得上。

垛型整形与吨包堆叠

• 压包整形：袋装成品在抓取前经过压包整形，袋体平整、垛层贴合，运输途中不易倒垛。

• 混合码垛：托盘、纸箱与混合码垛三种模式按出货要求切换，适配不同仓储与运输方式。

• 吨包辅助：吨包成品由辅助堆叠环节处理，重袋与吨袋在同一后段区域内分流，不互相抢节拍。

安全防护与联锁

• 多重防护：安全围栏、急停按钮与速度监控构成三重防护，人员靠近时机器人限速或停止动作。

• 产线联锁：码垛节拍与包装机、配料控制系统联动，上游停料时下游同步待机，避免空抓。

• 异常可见：故障检测与报警提示接入电控系统，堵包、缺袋、抓手异常都能在控制端看到。

应用行业场景与客户案例

自动码垛系统按包装形态与车间条件配置，化工、建材、食品与耐火材料四类后段较为常见。

密封胶规模化码垛场景

• 整线配置：在山东密封胶配料生产线方案中，后段由 6 台工业智能机器人协同作业，配合成品输送完成码垛。

• 码垛模式：该线支持托盘、纸箱与混合码垛三种模式，按出货形态切换。

• 效率指标：该生产线方案指标为码垛效率较人工提升 3 倍以上，直接对应成品码垛劳动强度大的痛点。

不定型耐材重袋码垛场景

• 单抓手码垛：在安徽 30 仓不定型耐火材料自动化配料生产线方案中，采用埃斯顿机器人单抓手码垛，前段为不定型耐火材料配料系统。

• 压包整形：码垛前配压包整形环节，25kg 敞口袋成品经整形后再上垛，垛型更稳。

• 吨包堆叠：重袋与吨包成品分区处理，吨包由辅助堆叠完成，与袋装线共用同一套输送。

化工防爆袋装码垛场景

• 防爆适配：面向防爆化工产品的袋装成品，机器人与现场电控按防爆要求配置。

• 密闭衔接：包装段与码垛段密闭衔接，减少转运环节的扬尘与物料外撒，前端拆包投料可参考机器人拆包系统。

• 剔除前置：重量不合格品在码垛前剔除，避免整垛返工，也减少防爆区内的二次搬运。

食品洁净箱装码垛场景

• 洁净包装：适配食品洁净包装的箱装成品，抓手与输送段按洁净要求布置。

• 快速换型：多规格纸箱切换时垛型参数直接调用，减少停机调整时间。

• 入库衔接：自动码垛系统在码垛完成后与成品输送、入库环节对接，形成配料到入库的闭环。

客户常见问题解答

Q1: 自动码垛系统能处理哪些包装形态？

A1: 覆盖袋装与箱装两类，编织袋、纸袋、纸箱均可处理。垛型上支持托盘、纸箱与混合码垛，吨包成品另由辅助堆叠环节完成，重袋与吨袋可以在同一后段区域内分流。

Q2: 码垛环节怎么防止重量不合格品流出？

A2: 靠码垛前的重量复检与剔除。成品经高精度称重检测模块复核，超差包装由剔除装置移出主线，不进入垛位；复检结果随批次留存，可与前端配料数据对照。

Q3: 机器人码垛的安全防护怎么做？

A3: 自动码垛系统以围栏隔离、急停与速度监控为主。安全围栏把机器人与人员通道隔开，急停按钮分布在操作位，速度监控在人员靠近时限制机器人动作，并与包装机、配料线做联锁停机。

结语

自动码垛系统承接的是配料与包装之后的末端一段体力活：搬运、堆垛、复检。机器人负责稳定抓取与整齐垛型，在线称重把不合格品挡在垛位之外，整形与联锁让后段与前段同节拍运行。对成品重、出货量大的车间来说，这段环节理顺之后，仓储利用率与出货节奏都会更可控。
